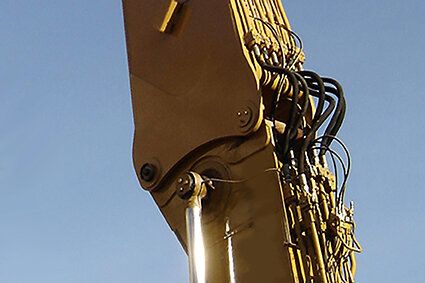

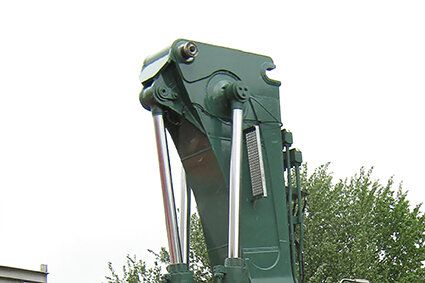

Attacco rapido per braccio HRD/UHD

Monobraccio con giunto modulare idraulico

Modifica del monobraccio standard in braccio base e frontale di scavo con

giunto modulare azionato idraulicamente per il collegamento di attrezzature da scavo e/o

equipaggiamenti per demolizione ad alto sbraccio (HRD).

+ Giunto modulare azionato idraulicamente per il montaggio del frontale per demolizione ad alto sbraccio (HRD front) e/o frontale di scavo

• azionato tramite funzione X3 della macchina base combinata con selettore in cabina
• un cilindro idraulico di bloccaggio a doppio effetto, posizionato orizzontalmente e integrato nel braccio base

+ Linee idrauliche con tubi flessibili, valvole a sfera e flange SAE posizionate sull’attacco rapido per il collegamento di:

• Cilindro braccio 1 e 2 (attrezzatura HRD)
• Cilindro benna
• Funzione idraulica aggiuntiva per rotazione (X3/MP)
• Funzione idraulica aggiuntiva per martello (X1/HP)

+ Linee idrauliche con Fastner multi coupler

• Linee servo per valvole di sicurezza dei cilindri braccio (3/8")
• Linea di scarico per attrezzatura (1x 1/2")
• Funzione attacco rapido (2x 1/2")

+ SLI (Indicatore di Carico Sicuro)

• avviso tramite clacson/luce
• indicazione carico rispetto alla stabilità

Attrezzatura monobraccio per scavo

Monobraccio modificato in seconda parte di braccio con giunto modulare per il collegamento al braccio base

+ Monobraccio (completo): ...00 mm & ...00 mm

Braccio: .....0 mm

+ Giunto modulare per il montaggio al giunto modulare del braccio base. 2 posizioni

• Configurazione scavo
• Configurazione braccio dritto

+ Linee idrauliche con tubi flessibili, valvole a sfera e flange (tipo SAE) per il collegamento alle linee idrauliche del braccio base di:

• Cilindro braccio
• Cilindro benna
• Funzione idraulica aggiuntiva per rotazione
• Funzione idraulica aggiuntiva per martello

+ Linee idrauliche con Fastner multi coupler per le linee idrauliche al braccio base

• Linee servo per valvole di sicurezza dei cilindri braccio (3/8")
• Linea di scarico per attrezzatura (1x 1/2")
• Funzione attacco rapido (2x 1/2")

+ Cilindri (inclusi boccole, perni e guarnizioni) di marca originale ...

+ Esclusi attacchi (rapidi) sul braccio per il collegamento dei tubi flessibili delle attrezzature (es. martello, frantumatore)

+ Telaio base per il trasporto e il posizionamento in assetto smontato
